产品特色
● H.264 视频压缩格式,1到4路视频输入, 1路复合视频输出; 采用美国ADI专业级10bit图像处理芯片,在相同码流下比市场上8bit芯片处理的画面质量提升4倍. 4路图像每路独立芯片处理，互不干扰.
● 工业级别设计,采用进口专用车载连接器, 保证产品性能稳定性.
● 意外事故下断电保护功能:采用特别UPS技术, 可使机器在切断外部电源下仍可工作3到5秒,可保证录像数据完 整保存，避免文件损坏, 方便事故查询.
● 支持GPS, G-sensor加速度传感器. 可选功能.
● 支持3G无线传输功能,各种3G标准,WCDMA, CDMA2000, TD-SCDMA....,或GPRS, EDGE, WiFi无线传输. 可选功能.
● 实时录像: 100f/s (PAL); 120f/s (NTSC). 录像分辨率: CIF/ HD1/ D1可选
● 最大可支持2路D1, 2路CIF格式.
● 1路麦克风或2路线性音频输入, G.726 压缩格式;
● 4路报警输入, 2路报警输出.
● 通讯接口: RS232 , RJ45
● 录像模式: 开机录像, 定时录像, 报警录像.
● 录像文件格式: ASF, 可用通用软件VLC播放,或使用配套回放软件,支持1路或4路同步回放.
● 数据储存:最大可支持2张32G的SD卡（默认1张卡）.日本原装SD卡连接器。
● 开机时间短:可在机器启动15秒内迅速进入正常工作模式. 支持钥匙开关机,定时开关机,延时关机等.
● 8-36V直流宽电压输入,适用用各种车辆; 直流12V/1.5A 输出.
● 功耗低, 本机正常工作状态＜5W;
● 高性能防震;
● 宽温度工作范围, 工作温度: -25℃ ~ +70℃;
● Mini及工业型设计外观,方便安装,便于隐蔽:
尺寸: 120(L) *146(D)*40(H) mm
重量:500g
产品外观

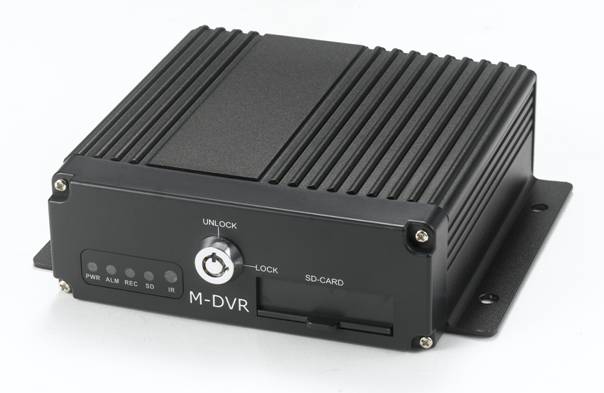

前侧图：

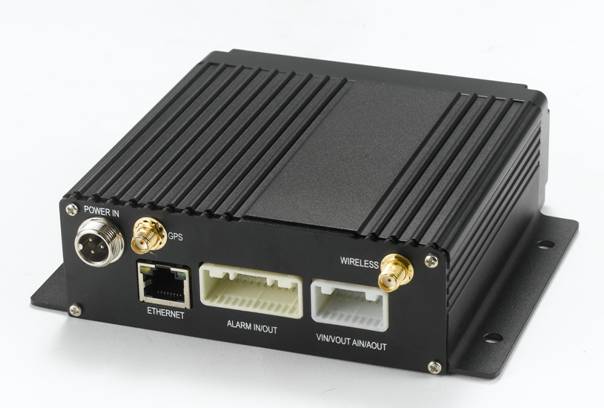

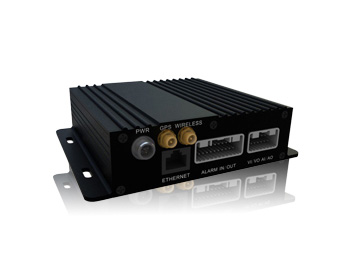

后侧图：
前面板定义
双SD卡设备前面板：
BLED指示灯和状态指示
【PWR】电源输入状态指示灯：LED亮表示系统带电。
【ERR】故障指示灯：LED亮－SD卡发生故障；LED灭－SD卡正常工作。
【CH1－CH4】视频指示灯：灯亮－视频输入正常。灯灭－视频输入丢失。
【CH1】系统升级指示灯：LED闪亮－系统正在升级。
【SD1，SD2】SD卡指示灯：LED亮－SD卡加载成功；LED灭－SD卡加载失败；LED闪亮－录像指示。
SD卡
【REMOVE1，REMOVE2】SD卡卸载按钮：用于在设备工作情况下，停止SD卡读写的开关，按下3秒，SD卡指示灯熄灭，可以安全将卡取出；如果没及时取出SD卡，系统将在15秒内自动加载SD卡
SD卡：用于存储录像数据或者升级本机软件的SD卡的插槽

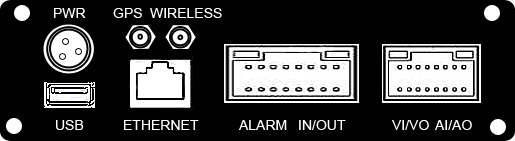

后面板定义
● 【PWR】电源接口。
● 【GPS】GPS天线接口。
● 【WIRELESS】WIRELESS天线接口。
● 【USB】USB接口。
● 【ETHERNET】网络接口。
● 【ALARM IN/OUT】报警输入输出接口。
● 【VI/VO AI/AO】音视频输入输出接口。
GPS 和 WIRELESS天线接口用于TV-MDVR-D2机型 |
各功能子系统
|
大类
|
小类
|
说明
|
|
录像子系统
|
录像通道
|
1至4个通道可选
|
|
分辨率
|
支持CIF、HD1、D1三种分辨率
|
|
画质
|
分为1～4级可选，1级最清晰
|
|
OSD
|
可叠加各种字符，如日期时间和通道id
|
|
双卡循环录制
|
支持双SD卡循环录制，录满一张再录另一张，并进行循环删除
|
|
录像模式
|
支持开机录像、定时录像、报警触发录像、手动录像模式。
|
|
预览
|
支持单画面和四画面。
|
|
磁盘覆盖
|
支持磁盘自动覆盖
|
|
回放子系统
|
录像搜索
|
支持一天之内任意时段搜索，且多种搜索类型支持
|
|
回放
|
支持单路至四路对比回放
|
|
支持快进、快退，分别支持2、4、8、16倍速
|
|
支持报警点搜索和时间点搜索
|
|
GUI
|
图形化界面支持
|
支持通过遥控器配置各种参数
|
|
报警
|
输入
|
四路报警输入可选，是否触发报警录像可选
|
|
报警录像支持警前15秒和警后录像时长动态可配
|
|
输出
|
最大支持2路输出可选
|
|
可选功能
|
GPS定位功能
|
可内置GPS模块，录像时可同步记录GPS信息，用于TV-MDVR-D2机型。
|
|
网络扩展
|
支持内置3G无线传输功能, WCDMA, EVDO, HSPA，TD-CDMA....可选,（GPRS, EDGE, WiFi无线传输可定制），用于TV-MDVR-D2机型。
|
|
加速度传感器
|
可内置加速度传感器，用于TV-MDVR-D2机型。
|
|
其他
|
开关机
|
延时开关机支持
|
|
支持钥匙开关机和定时开关机
|
|
系统掉电保护
|
在系统掉电时，可将断电之前的数据完整的保存下来，确保数据完整性并且避免录像文件及文件系统的损坏
|
规格
|
项目
|
设备参数
|
性能指标
|
|
系统
|
处理器
|
主机采用Hisilicon Hi3511高性能处理器，包含一个ARM9高性能处理器和H.264编码、解码器，功能强劲。
|
|
操作系统
|
嵌入式实时Linux(2.6版)操作系统。
|
|
系统制式
|
PAL/NTSC
|
|
操作界面
|
图形化菜单操作界面（OSD菜单）
|
|
密码安全
|
用户密码、管理员密码两级管理
|
|
视频
|
视频输入
|
4路复合视频输入1.0V，p-p，阻抗75Ω
|
|
视频输出
|
1路复合视频输出1.0V，p-p，阻抗75Ω
|
|
视频显示
|
单画面或四画面显示
|
|
视频标准
|
PAL制式，25帧/秒 ，CCIR625线，50场 NTSC制式，30帧/秒，CCIR525线，60场
|
|
音频
|
音频输入
|
单路音频输入，MIC输入，WM-61A
|
|
音频输出
|
单路音频输出，100mV-500mV/100-500Ω
|
|
基本输出电平
|
1V ~2V
|
|
录音方式
|
声音与视频同步录音
|
|
音频压缩
|
G.726
|
|
图像处理 及存储
|
图像压缩
|
H.264，可变码流（VBR）/固定码流/(CBR)
|
|
图像格式
|
D1/HD1/CIF可选，最大支持2路D1和2路CIF
|
|
视频流标准
|
ISO14496-10
|
|
音频流标准
|
G.726
|
|
视频码率
|
CIF: 256Kbps ~ 1.5Mbps，4级画质可选，1级画质最高，4级最低 HD1: 600Kbps ~ 2.5Mbps，4级画质可选，1级画质最高，4级最低 D1: 800Kbps ~ 3Mbps，4级画质可选，1级画质最高，4级最低
|
|
视频帧率
|
PAL最大25帧，NTSC最大30帧，帧率动态可调
|
|
音频码率
|
5KB/s
|
|
数据存储
|
SD卡，支持1G~32G SD卡，支持SDHC标准 SD卡文件系统：FAT32
|
|
报警
|
报警输入
|
4个电平输入
|
|
报警输出
|
2个电平输出
|
|
通信接口
|
串行接口
|
支持1个RS232接口(与GPS模块复用)
|
|
网络接口
|
RJ45，10M/100M自适应网络接口
|
|
无线通信
|
CDMA
|
可选内置CDMA通信模块
|
|
EDGE
|
可选内置EDGE通信模块
|
|
GPRS
|
可选内置GPRS通信模块
|
|
GPS
|
支持内置/外置GPS模块，地理坐标、速度等可写入编码码流
|
|
配套软件
|
PC回放软件
|
最大支持4路同步回放，同时对文件中的车辆信息进行分析，支持快进、快退，支持报警点和开机点搜索
|
|
软件升级
|
本机支持SD卡升级
|
|
其它
|
电源输入
|
DC：+8V ~ +36V
|
|
电源输出
|
+12V@2A；+5V@2A
|
|
工作温度
|
-25℃~ +70℃
|
|
环境湿度
|
20% to 80%
|
|
|
|
|
