DTU

		MRM7170 DTU 型号：7170

什么是DTU？
英文全称－－ data transfer unit（简称DTU）
中文全称－－数据传输单元
● 是梦网科技基于GPRS网络自主研发生产的无线数据传输产品。
● 支持PPP、TCP、UDP、ICMP等众多复杂网络协议和SOCKET插口标准，为用户提供全透明数据传输和用户自由控制传输两种模式。
● 支持点对点、点对多服务中心、多服务中心对多点等各种不同的通讯模式。通RS232/RS485/RS422全透明接口，就可以进行无线数据收发，让设备能随时随地接入Internet。
● 支持TCP和UDP两种报文格式，用户可以任意进行选择。

DTU有什么特点？
● 性能稳定，保证野恶劣环境下长期可靠工作，内置看门狗电路。
● 支持永远在线模式，用户可设置心跳间隔时间和心跳包，保持设备长期在线。
● 在网络故障或中心关闭等情况下，DTU具有条件恢复后自动重连功能。
● DTU能够工作在全透明传输方式下保证100%不丢失。
● DTU能够工作在全透明传输模式和用户指令模式，以给DTU傻瓜型和灵活性双重角色。

DTU有哪些功能？
● 支持中心为固定IP方式或动态IP+动态域名解析方式。
● 支持近端和远程参数配置与访问。
● 支持远程唤醒。
● 内置FLASH存储器，能够长期保存用户配置的参数。
● 支持串口升级固件程序。
● 支持APN数据专网业务。

● 抗干扰设计，适合电磁环境恶劣的应用场合。

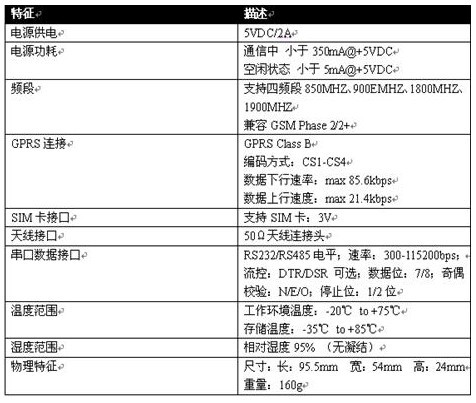

技术参数

MRM7170 DTU产品综述
MRM7170 DTU是一款使用GPRS网络进行无线数据传输的终端设备，支持PPP、TCP、UDP、ICMP等众多复杂网络协议，为用户提供全透明的数据传输模式和用户自由控制的数据传输模式，同时支持点对多点，设备间，设备与中心等不同的通讯模式。用户不关心复杂的网络协议，通过RS-232接口就可进行全透明的数据收发，让你的设备能够随时随地的接入Internet。

应用领域

MRM7170 DTU产品已经广泛应用于远程电力监控，远程数据采集/传输，水污染监控，森林防火，气象数据采集，环保信息采集，矿井,道路，桥梁压检测信息采集等领域，利用运营商GPRS网络的全方位覆盖，解决野外人工抄表的难题，MRM7170可以时时的为行业用户解决远程抄表的难题。

MRM7170 DTU产品的特点

● 支持PPP、TCP、UDP、ICMP等众多复杂网络协议和RS232接口标准，为用户提供全透明数据传输和用户自由控制传输两种模式。
● 支持单点对多服务中心、多服务中心对多点等各种不同的通讯模式。通过RS232接口进行无线数据收发，让设备发送的数据能及时地发送到数据中心。
● 支持TCP和UDP两种报文格式，用户可自定义数据传输模式。
● 性能稳定，保证野恶劣环境下长期可靠工作，内置看门狗。
● 多通道和主备通道自由选择，MRM7170最大支持四个单通道或两个主备通道同时通信。
● 长连接模式和短连接模式合理搭配，满足客户的个性化需求。
长连接模式： DTU加电后主动和中心的管理平台建立连接，发送心跳保持永久在线，保证数据的实时发送。
短连接模式：DTU加电后不和中心端连接，不发送心跳包（省钱模式），等待条件满足才建立连接。触发条件有TE数据发送、短信唤醒、来电唤醒三种方式，数据发送完毕后DTU自动再次切换到等待触发模式。
● 重连时间间隔保证产品传输数据安全，可靠。设置重连时间间隔，防止GPRS网络中断情况下，DTU反复连接中心管理平台，浪费网络流量，节约客户GPRS网络流量费用。
● 支持在使用动态连接库（DLL）的情况下，远程参数配置功能，和手机远程参数配置功能。
● 可自定义心跳包时长，即保证了在UDP，TCP连接方式下链路存活，保证数据发送的实时性。
● APN可设置，满足客户中心端采用专线接入的需求。
● 宽电压工作范围，标准的RS-232通信接口。 MRM7170在采用标准的12VDC供电时候，待机状态/峰值状态电流值为 20mA/200 mA。
● 可视化的PPP拨号开机自检流程，方便客户判断DTU故障。
● 相应的DTU参数配置软件 DTUset方便用户设置DTU工作参数；附带的DServer.exe、DTU管理中心（Demo版本）可模拟数据处理服务器，方便用户测试DTU的性能。
● 支持我司自主开发的动态链接库，方便客户二次开发，满足客户行业应用的需要。

● 支持AT指令操作控制功能。

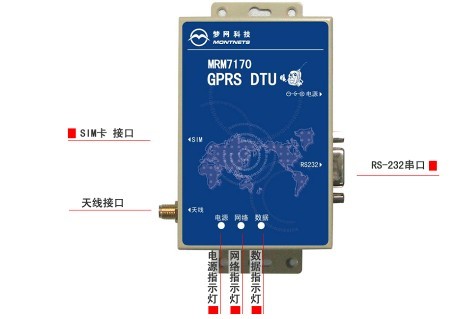

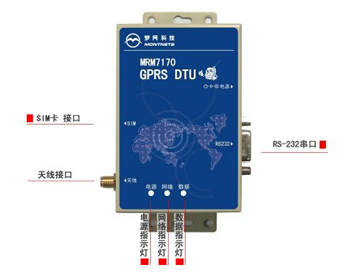

MRM7170产品面板说明

LED指示灯说明：

红灯-电源指示灯，在电源供电正常的情况下，红灯常亮。
黄灯-网络指示灯，黄灯不亮和常亮都属于网络不正常。
绿灯-数据指示灯，有数据收发时，绿灯闪烁，无数据收发，绿灯不亮。
